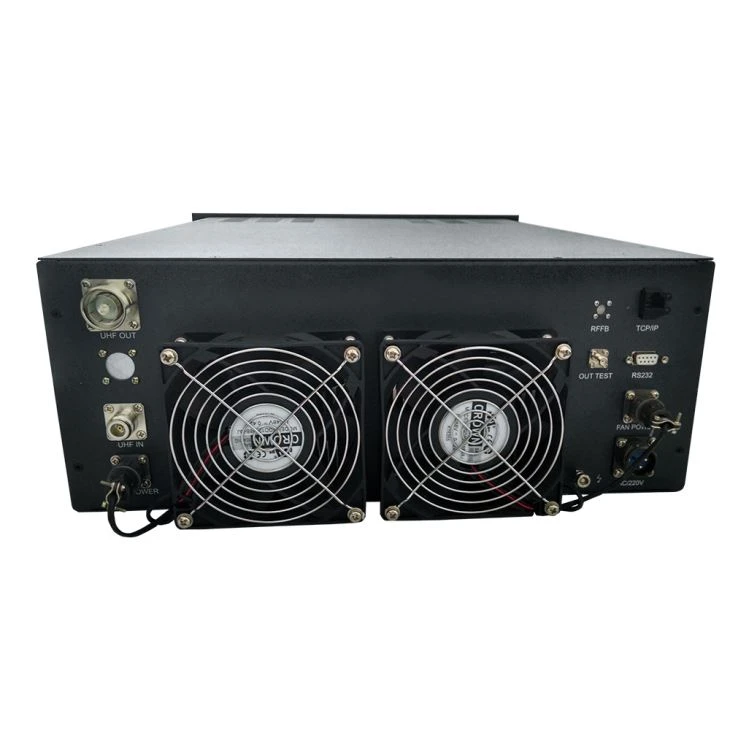

Συσκευή αποστολής σημάτων ψηφιακή TV 100-300W

Ψηφιακή συσκευή αποστολής σημάτων TV DTT5900-300 σειρά 100-300W

Κύρια εφαρμογή

Ψηφιακό σύστημα TV κεφάλι-τέλος

lIPTV, Over-the-air TV εξ αποστάσεως

lRemote live αναμεταδόσεις των ταινιών μεγάλου και σε πραγματικό χρόνο μετάδοση

lHD ή SD βίντεο μέσω ιδιωτικών δικτύων IP

Παραγγελία κωδικούς

DTT5900

-5

DTT5900

-10

DTT5900

-20

DTT5900

-30

DTT5900

-50

DTT5900

-100

DTT5900

-200

DTT5900

-300

Εξόδου Power (RMS) **

5W

600

20W

30W

50W

100W

200W

300W

Βάρος

20kg

20kg

20kg

20kg

20kg

25kg

40kg

40kg

Εύρος συχνοτήτων

470 έως 860MHz

Πρότυπα

DVB-T, DVB-T2, DVB-H, DTMB, ATSC, ISDB-Tb

ΔΙΑΒΙΒΆΖΟΥΣΕΣ λειτουργία

Πρότυπο: ενιαίος μπάντα

Προαιρετικά: Broadband(maximum 80MHz)

Δίκτυο

ΜΕΚ, SFN

Μέθοδος ψύξης

Θερμοστατικά ελεγχόμενο σύστημα ψύξης με δύο ανεμιστήρες ψύξης

Προ-διόρθωση λειτουργικής μονάδας

Δ/Υ

Προαιρετική ενσωματωμένη

μη γραμμική λειτουργική μονάδα προ-διόρθωση

Φίλτρο bandpass

Ενσωματωμένο Single/ευρεία ζώνη BPF

Χτισμένο-inBroad μπάντα BPF, προαιρετικό εξωτερικό ενιαίο συγκρότημα BPF

Προαιρετική εξωτερική single/ευρεία ζώνη BPF

Διαστάσεις

(W × H × D)

482nn(19'')×178mm(4U)×605mm(23.8'')

Σημείωση : * Τις παραπάνω εξουσίες εξόδου είναι colculated ανά ATSC/DTMC πρότυπα υπό ενιαίο συγκρότημα λειτουργία?

** Παρακαλώ επικοινωνήστε μαζί μας αντιπρόσωπος πωλήσεων για τις λοιπές απαιτήσεις exciter/διαμορφωτή.

Ηλεκτρική απόδοση

Συχνότητα Stability(Exciter)

≤±1×10 ^-7(εσωτερική αναφορά)

≤±1×10 ^-10(ρολόι αναφοράς του εξωτερικούς 10 MHz)

Συχνότητα Accuracy(Exciter)

MFN:±100Hz, SFN:±1Hz

Mer(exciter)

≥33dB

Ενιαία στάθμη εισόδου

90dBμv

Ώμο του Single@fc±2MHz

≤-36dB

Non-flatness@fcεντός ζώνης±3.591 MHz

≤±0.5dB

Φάσμα ελέγχου ισχύος AGC

±8dB

Σταθερότητα ισχύος εξόδου

≤±0.5dB

I/O Περιβάλλον εργασίας

RF είσοδος

1× N Type, 50Ω

Παραγωγή RF

1× N Type, 50Ω

1× L27, 50Ω

RF τεστ Port

1×SMA

Σειριακή θύρα

1× RS-232, υποδοχή σύνδεσης DB-9

TCP/IP

1× RJ-45

Παρακολούθησης & ελέγχου

Οθόνη αφής LCD

1×TFT LCD οθόνη αφής

Φωτεινές ενδείξεις LED

5×φωτεινές ενδείξεις LED για ενδείξεις κατάστασης/συναγερμός

(Ισχύς εξόδου, ALC, ρεύματος, θερμοκρασίας, VSWR)

Σταθερότητα συχνοτήτων

≤±1 × 10^-7(εσωτερική αναφορά)

≤±1 × 10^-7(ρολόι αναφοράς του εξωτερικούς 10 MHz)

Δύναμη ανεφοδιασμός και περιβαλλοντικών

ΡΕΥΜΑ ΛΕΙΤΟΥΡΓΙΑΣ

180V εναλλασσόμενο ρεύμα 240V (50Hz±2%)

Θερμοκρασία λειτουργίας

0 έως 45 ℃

Θερμοκρασία αποθήκευσης

-20 έως 70℃

Υγρασία λειτουργίας

90%, χωρίς συμπύκνωση
